用于液位監控的電子差壓測量

    壓差測量是一種大范圍用于監測封閉容器的液位的方法。在許多情況下，操作人員使用帶有輸出信號或現場顯示的單個儀器。相比之下，WIKA開發的測量裝置采用主從關系的兩個進程發射機，這是一種更精確、更不會出錯的解決方案。

    使用差壓測量的每一個液位監測應用都基于以下原則:對于容器內的內容物的液位，確定液相和氣態之間的差壓。此外，流體靜壓、介質的比密度和容器的幾何形狀也包括在計算中。典型的測量儀器對于壓力P1和P2有兩個相鄰的過程連接。對于液位測量，毛細管必須連接兩個測點之間的明顯距離。

    另一方面，當使用電子差壓測量來監測液位時，兩個測量點各有一個過程變送器。例如，WIKA模型CPT-2x和ip -2x就適用于此。兩個發射機分別布置為主、從。它們通過信號線純電連接，因此不容易受到干擾。主人給奴隸供電。奴隸是參數化通過一個串行接口或通過顯示在主人。通信通過內部總線進行。

    應用實例

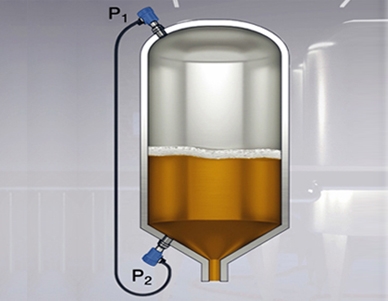

    左邊的圖顯示了一個典型的應用示例，用于液位計上的電子差壓測量的液位監測。從器測量壓力P1，在這種情況下是氣體壓力，并將其傳輸給主器。它檢測壓強P2，這里是容器底部液體柱的壓強。主人從P1和P2計算出壓差。使用測量值并考慮到其他參數，它確定了罐內的體積作為液位的指示。這個數值可以作為模擬或數字信號輸出到control室和/或主儀表的顯示。
